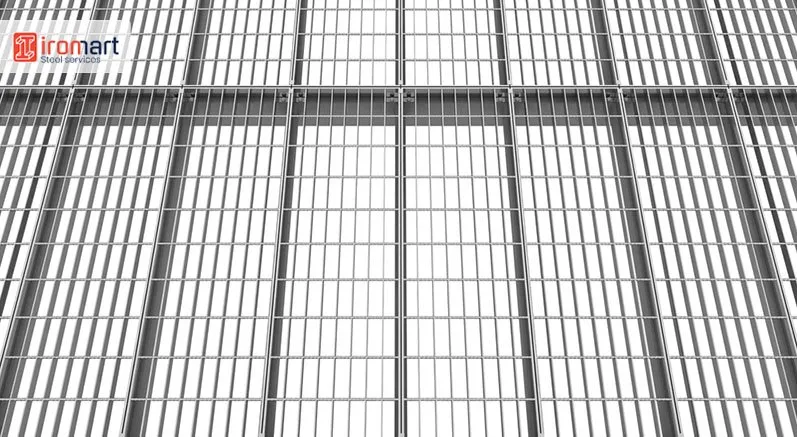

نقشه گریتینگ و نکات طراحی آن

کد خبر: ۷۱۵۸۸۵

طراحی گریتینگ، یکی از مهم‌ترین مراحل تولید آن است که پیش از تولید و توسط واحد فنی مهندسی انجام می‌شود. نقشه گریتینگ باید باتوجه به استاندارد آن طراحی شود.

گریتینگ های فلزی، محصولاتی مشبک هستند که برای ایجاد مسیرهای عبور و مرور و کاربرد در صنایع مختلفی از جمله پتروشیمی و صنعت نفت و گاز ساخته می‌شوند. به عنوان مثال، در خیابان‌ها ممکن است گریتینگ‌ها را دیده باشید که برای ایجاد مسیر، مورد استفاده قرار گرفته‌اند.

اما این محصولات چگونه طراحی می‌شوند؟ چرا نیاز به طراحی دارند؟ در این مقاله، درباره نقشه گریتینگ فلزی و طراحی گریتینگ بحث خواهیم کرد. در ادامه نیز مرکزی معتبر که طراحی آن را بر اساس جدول استاندارد گریتینگ انجام می‌دهد، معرفی می‌کنیم. با ما همراه باشید.

طراحی گریتینگ

پیش از ساخت هر گریتینگ، باید طراحی آن انجام شود. معمولا طراحی گریتینگ را به شرکت‌های کارفرما می‌سپارند. بنابراین، پیش از انجام این کار ابتدا باید از محل قرارگیری گریتینگ نقشهبرداری انجام شود. این شرکت‌ها با توجه به کاربرد و محل نصب گریتینگ، طراحی آن را انجام می‌دهند.

طراحی گریتینگ باتوجه به دهانه‌های بارگذاری، موقعیت تجهیزات، شعاع مخزن و لوله‌های احتمالی، میزان بادخور و ساپورت‌های زیرین گریتینگ باید انجام شود. در واقع، میزان بار وارده به گریتینگ باید بررسی و پیش بینی شود و با استفاده از محاسبات و نرم افزارهای مربوطه، بهترین نوع گریتینگ و همچنین بهترین مش‌بندی برای آن انتخاب گردد و نقشه گریتینگ با توجه به این مسائل، طراحی شود.

در مواردی، کارفرما انتخاب نوع و همچنین ابعاد گریتینگ را به عهده تولیدکننده می‌گذارد. در چنین شرایطی، تولیدکننده گریتینگ باید مسئولیت‌پذیر بوده و بهترین نوع را معرفی نماید تا ضمن رفع نیاز مشتری، گریتینگی با حداقل وزن و بالاترین تحمل وزن را تحویل دهد.

images_1683377006_64564b6e89e32

استانداردهای طراحی و ساخت گریتینگ

بدیهی است که در ساخت تمامی قطعات صنعتی، توجه به استانداردها اهمیت بسیار بالایی دارد تا از بروز هر گونه مشکل در صنعت جلوگیری شود. نقشه گریتینگ نیز باید براساس استانداردهای بین‌المللی طراحی گردد.

ساخت گریتینگ، بر اساس استانداردهای ANSI MBG 531 & 532 انجام می‌گیرد. محصول تولید شده را بر بر اساس استاندارد گالوانیزه ASTM A123 آبکاری می‌کنند.

میزان جوشکاری، تلرانس تابیدگی و ابعادی و همچنین تلرانس نصب در استاندارد گریتینگ به طور کامل شرح داده شده است. در استاندارد گالوانیزه، میزان ضخامت، شرایط کار و سطح فلز و همچنین تست‌های مناسب برای بررسی پوشش معرفی شده‌اند. به طور میانگین، ضخامت پوشش‌ها 80 میکرون است.

انجام بازرسی مواد اولیه قبل، حین و بعد از تولید بسیار مهم است. مجموعه آیرومارت به عنوان یکی از تامین‌کنندگان معتبر گریتینگ در بازار ایران، این امکان را برای مصرف‌کنندگان فراهم آورده است تا از کیفیت محصول تولیدی خود اطمینان یابند.

روش های تولید گریتینگ فلزی

گریتینگ را می‌توان به یکی از روش‌های الکتروفورج و جوش دستی تولید کرد. عمده تولیدات ایران به روش دستی انجام می‌شود که در این روش می‌توان از هر 4 عضو رابط استفاده کرد. اما در روش الکتروفورج، محدودیت استفاده در عضو رابط وجود دارد.

در این روش تنها می‌توان از میلگرد و چهارپهلو استفاده کرد و ابعاد تولید نیز محدود به 6*1 متر است. در صورتی که در روش دستی می‌توان در هر ابعادی گریتینگ را تولید نمود.

گفتنیست که گریتینگ‌های تسمه در تسمه مستحکم‌ترین نوع به شمار می‌روند که با استفاده از روش جوشکاری دستی بر روی تسمه آهنی ساخته خواهند شد.

images_1683376946_64564b3278bba

جنس گریتینگ

با توجه به آسیب‌هایی که ممکن است گریتینگ‌ها ببینند، به طور معمول آن‌ها را از جنس فولاد گالوانیزه می‌سازند.

معمولا، تسمه‌ها و میلگردهای مورد استفاده در طراحی گریتینگ از جنس فولاد st37 هستند. البته با توجه به نیاز صنعت، در مواردی از فولاد st52 نیز استفاده می‌شود. برخی گریتینگ‌ها نیز از جنس استیل هستند که مقاومت بسیار بالایی در برابر خوردگی دارند.

باید بدانید که تسمه باربر که تحمل کننده وزن است، مهم‌ترین عضو هر گریتینگ است. رابط میلگرد که می‌تواند تسمه یا چارچهلو باشد نیز اهمیت زیادی دارد.

برخی از گریتینگ‌ها ضد لغزش و مضرس هستند که از صافی سطح گریتینگ جلوگیری می‌کنند.

شما می‌توانید، با دریافت مشاوره از تیم فنی مهندسی آیرومارت، بهترین نوع گریتینگ را برای پروژه خود انتخاب نمایید.

نکات مهم در طراحی گریتینگ چیست؟

در طراحی نقشه گریتینگ، چندین نکته باید مورد توجه قرار گیرند. طراحی باید با توجه به نیاز مشتری و درنظر گرفتن مقدار استحکام لازم انجام گردد. بنابراین، باید از جدول مشخصات گریتینگ و استانداردهای تولید، استفاده نمود.

نکته دیگر این است که هر گریتینگ، میزان تحمل بار متفاوتی با دیگری دارد. بنابراین، باید نوع بارگذاری مشخص شود و باتوجه به آن، نوع گریتینگ و ابعاد چشمه را تعیین نمود. بنابراین نوع تسمه باربر و فاصله باربرها، بسیار مهم است.

images_1683376733_64564a5d0fbcd

طراحی نقشه گریتینگ با تیم فنی مهندسی آیرومارت

تیم فنی مهندسی آیرومارت، تمامی مراحل طراحی، مشاوره فنی به کارفرما، ساخت، نصب و اجرای گریتینگ را برعهده می‌گیرد.

کارشناسان و مهندسین این مجموعه مطابق با محاسبات انجام شده، ابعاد و ضخامت مورد نیاز تسمه‌ها را مشخص می‌کنند. سپس باتوجه به محل قرارگیری آن، با استفاده از نرم افزار طراحی گریتینگ، نقشه را آماده می‌کنند. صنعت مصرف‌کننده می‌تواند از ایشان برای انتخاب نوع گریتینگ کمک بگیرد.

مهم است که گریتینگ برای راه پله آماده می‌شود و یا گریتینگ دورمخزنی است. برخی طراحی‌ها نیاز به ایجاد حفراتی در کناره‌ها و یا وسط گریتینگ دارند که این موارد همگی توسط تیم طراحی آیرومارت مورد توجه قرار می‌گیرند.

مجموعه آیرومارت پس از انتخاب نوع گریتینگ، طراحی و ساخت آن، گالوانیزه کردن گریتینگ را نیز انجام می‌دهد. فرایند گالوانیزه نیز بر اساس استانداردهای تولید و در ضخامت پوشش استاندارد انجام می‌گیرد تا مصرف‌کننده از سلامت و مقاومت به خوردگی کالای خود اطمینان یابد.

برای کسب اطلاعات بیشتر می‌توانید از طریق شماره تلفن 02145306 با کارشناسان آیرومارت در تماس باشید و یا به وبسایت این مجموعه به نشانی iromart.com مراجعه نمایید.
