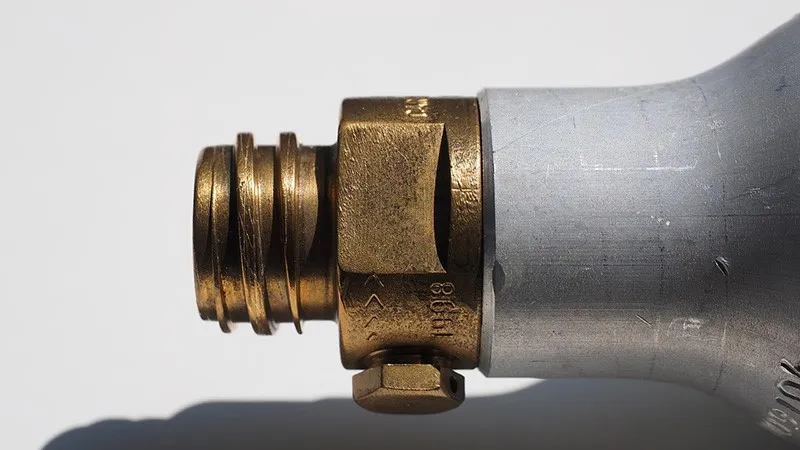

آشنایی با انواع رگلاتور گازی- رگلاتور استیل، کروم

رگلاتورها انواع مختلفی دارند که باید با آن ها آشنا باشید. در این مطلب به معرفی انواع آن ها پرداخته ایم.

رگلاتور چیست؟

رگلاتور یک دستگاه مکانیکی است که به صورت شیر کنترل عمل می کند. این شیر کنترل فشار گاز خروجی یک مخزن یا خط لوله را کنترل کرده و از انفجار و سایر اتفاقات ناگوار جلوگیری می کند. وظیفه اصلی این دستگاه کاهش فشار ورودی از مخزن یا خط لوله است. استفاده از رگلاتور الزامی است چون فشار گاز در لوله یا مخازن خیلی زیاد است و به هیچ نمی توان از آن به صورت مستقیم استفاده کرد. این شیر فشار شکن باعث می شود تا فشار جریان گاز کاهش پیدا کند. رگلاتور از سه بخش اصلی زیر تشکیل شده است:

• بخش بارگزاری (Loading)
• بخش اندازه گیری (Measuring)
• بخش عملگر یا عمل کننده (Ristractor)

عمل کاهش فشار در هر کدام از این مراحل به نحو متفاوتی انجام می شود. در ادامه با اجزا و جزئیات بیشتر این دستگاه ها آشنا خواهیم شد.

رگلاتور از چه اجزایی تشکیل شده است؟

برای اینکه با رگلاتورها بیشتر آشنا شویم باید اجزای سازنده آن ها و عملکرد هر یک را بهتر بشناسیم.

• بدنه (Bonnet) : بدنه رگلاتور صنعتی و معمولی از جنس برنج است، اما انواع آزمایشگاهی باید ضد خورندگی و متناسب با گاز مورد استفاده باشند.
• دستۀ کنترل (Control knob) : با این دسته فشار مورد نظر کنترل می شود.
• فنر (Spring) : با این فنر فشار ورودی و خروجی به کمک ضریب فشردگی فنر محاسبه می شود.
• دیافراگم (Diaphragm) : پوسته ای پلاستیکی یا فلزی قابل انعطاف است که جریان گاز ورودی را مسدود می کند.
• محل ورود گاز (Inlet) : این قسمت به طور مستقیم به مخزن گاز یا خط لوله وصل می شود.
• محل خروج گاز (Outlet) : در سمت دیگر فشارشکن قرار دارد و گاز خارج شده و مهار شده را خارج می سازد.

انواع رگلاتور گازی

حال که با نحوه عملکرد و اجزای مختلف رگلاتورهای گازی آشنا شدید. شما را با انواع مختلف این تنظیم کننده ها و فشارشکن ها آشنا خواهیم کرد. البته قبل از معرفی انواع رگلاتور مشاهده در هوا مایع زاگرس را به شما پیشنهاد می کنیم. در این سایت انواع مختلف رگلاتورهای گازی با کارکردهای متنوع قرار گرفته اند. شما می توانید رگلاتور مورد نیاز خود را از طریق این سایت به صورت آنلاین سفارش بدهید. به طور کلی دو نوع رگلاتور داریم. یک نوع آن ها رگلاتورهای صنعتی هستند که در بسیاری از مراکز یافت می شوند و نوع دیگر آن ها انواع آزمایشگاهی هستند که برای مصارف خاص و با ویژگی هایی متفاوت ساخته می شوند.

رگلاتور صنعتی

از این نوع رگلاتورها برای استفاده از گازهای صنعتی تحت فشار استفاده می شود. انواع مختلف این دستگاه ها برای کنترل خروجی گازهایی مثل اکسیژن، گاز نیتروژن، دی اکسید کربن و گاز آرگون برای جوشکاری و برشکاری استفاده می شود. جنس بدنه این دستگاه معمولا از فلز برنج است. فشار ورودی این رگولاتورها بین 200 تا 300 بار و خروجی آنها تا 14 بار است. توجه داشته باشید که از رگولاتورهای صنعتی برای گازهای صنعتی که خلوص پایین تری نسبت به گازهای آزمایشگاهی دارند، استفاده می شود.

رگلاتور آزمایشگاهی

این نوع رگولاتورها کاملا در مقابل انواع صنعتی قرار می گیرند. از این دستگاه ها برای کاهش فشار گازهای آزمایشگاهی که خلوص بالاتری دارند استفاده می شود. با توجه به نوع گاز هم ممکن است جنس بدنه و دیافراگم این نوع رگولاتورها متفاوت باشد. به طور معمول جنس بدنه این دستگاه ها از فلز برنج یا با روکش کروم و استینلس استیل است. جنس دیافراگم هم معمولا از استینلس استیل 316 یا هستلوی است. این رگولاتورها فضای بلااستفاده کمتری نسبت به انواع صنعتی دارند. این دستگاه ها حتما پس از تولید باید با نشت یاب هلیوم تست شوند تا کمترین نرخ نشتی را داشته باشند. در غیر این صورت ممکن است بسیار خطرناک باشند.

بهترین محل برای نصب رگلاتور گازی

محل نصب رگلاتور با توجه نوع کاربرد آن متفاوت است. مهمترین فضاهایی که می توان رگلاتور را نصب کرد از قرار زیر است:

• مخزنی و سر سیلندری: در این حالت دستگاه روی مخازن و سیلندرهای ذخیره سازی گاز نصب می شود.
• بین خطی: این حالت در مواقعی به کار می رود که رگلاتور بین خطوط لوله های گاز نصب می شود.
• نقطه مصرف: در لوله های گاز خانگی معمولا در خطوط لوله ها از رگلاتورهای نقطه مصرف استفاده می شود.
• پانل های کنترل کننده: در این حالت رگلاتورها به صورت دستی، نیمه اتوماتیک یا تمام اتوماتیک طراحی شده و برای کنترل فشار گاز استفاده می شود.
